MiTRE: Mikroturbína pro hybridní auta

Jan Grohmann - 31 Říjen 2016

Britská firma Delta Motorsport pracuje na unikátním prodlužovači dojezdu na bázi mikroturbíny MiTRE pro hybridní auta. Výhody MiTRE tkví především v jednoduchosti a kompaktních rozměrech mikroturbíny.MiTRE

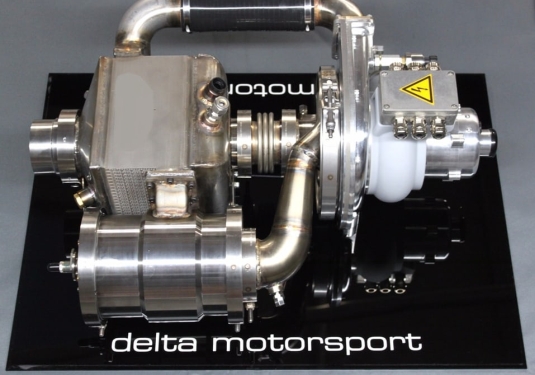

Technologický demonstrátor prodlužovače dojezdu MiTRE.
foto: Delta Motorsport

Idea využít spalovací (plynovou) turbínu v automobilovém průmyslu není nová. Americká automobilka Chrysler od poloviny 50. let až do roku 1981 investovala značné úsilí do vývoje turbín použitelných v automobilové dopravě. V roce 1962 Chrysler například představil prototyp osobního auta se spalovací turbínou Chrysler Turbine Car.

Chrysler lákaly některé klíčové výhody turbíny oproti pístovému motoru - jednoduchost konstrukce, kompaktní rozměry, nízká hmotnost, nízké vibrace a především schopnost jezdit prakticky na jakékoliv palivo (benzín, nafta, , , kerosin, olej, a další). Turbína navíc není tak citlivá na kvalitu paliva jako pístové motory. Výhodou jsou také nízké nároky na údržbu a opravy.

Turbíny se však v automobilové dopravě neuchytily. Konstruktérům se nepodařilo překonat hlavní problémy - vysokou spotřebu paliva a nízkou pracovní teplotu, která způsobovala vysoké hodnoty emisí oxidů dusíku ve výfukových plynech. Nevýhodou byla také pomalá reakce turbíny při požadavku na zvýšení výkonu (při rozjíždění, předjíždění, atd.)

V poslední době za použití nejnovějších technologií se opět objevují snahy přivést turbíny do automobilové dopravy. Zejména v hybridních autech mohou turbíny jako prodlužovače dojezdu fungovat při konstantních pracovních podmínkách a minimalizovat tak své nevýhody.

Například firma Mack Trucks v letošním roce představila nákladní hybridní automobil Mack LR s turbínou Wrightspeed Route 1000. S turbínou ve svém hybridním nakládáním voze Nikola One Semi počítá i americká Nikola Motor.

Turbínu najdeme také v čínských hybridních supersportech AT96 a GT96. V roce 2009 a 2010 s turbínami počítaly koncepty sportovních automobilů Capstone CMT-380 a Jaguar C-X75 - oba vozy se však uvedení do provozu nedočkaly. Na vývoji C-X75 se podílela i firma Delta Motorsport.

Doménou Delta Motorsport jsou automobilové závody. Firma v roce 2011 také představila vlastní elektromobil Delta E4.

V současné době neexistuje sériový osobní vůz využívající ve své pohonné jednotce turbínu. Změnit to chce Delta Motorsport se svým konceptem mikroturbíny MiTRE pro běžné osobní hybridní automobily.

Fungující technologický demonstrátor turbíny MiTRE má výkon 17 kW. Delta Motorsport spolu s britskými automobilkami Ariel a Morgan pracuje na pokročilejších modelech (prototypech) o výkonu 17 kW a 35 kW.

MiTRE dokáže nejen fungovat na nejrůznější typy paliva, ale v 35kW verzi bude podle propočtů o 50 % lehčí a o 40 % menší než obdobný pístový motor. Britská firma také věří v dosáhnutí až 35% tepelné účinnosti turbíny. To je hodnota srovnatelná s nejvyspělejšími pístovými spalovacími motory.

Nové materiály umožňují nejen zvýšit teplotu v turbíně, ale jsou také odolnější - turbína má mnohem větší životnost. Moderní ložiska navíc dovolují zvýšit otáčky turbíny a snížit tření. Například čínská mirkotubína TREV (Turbine-Recharging Electric Vehicle) o výkonu 36 kW se otáčí až 96 000 krát za minutu.

“Nízký dojezd zatím drží elektrická auta dál od většího zájmu zákazníků, ale táto technologie to může změnit,” říká Simon Dowson, generální ředitel Delta Motorsport.

“Předvedli jsme fungující koncept turbíny v prototypu našeho elektrické sportovního auta E4 Coupe. Naše výpočty ukazují, že cena turbíny je dostatečně nízká, aby byla atraktivní pro automobilový trh. Máme tak opravdu silné řešení, které zvýší zájem o elektrické vozy,” dodal.

Nyní je otázkou, zda Delta Motorsport najde bonitního investora. Jednou stranou mince je něco vyrábět “na koleně”, druhou stránkou mince je vyrábět stejný produkt, co nejlevněji, nejrychleji a nejkvalitněji, v tisícových sériích.

Delta Motorsport
