Setrvačník KERS v automobilech Volvo

Jan Grohmann - 30 Duben 2013

Automobilka Volvo v tiskovém prohlášení uvedla, že po rozsáhlém testovaní je připravena spustit průmyslovou výrobu setrvačníku KERS (Kinetic Energy Recovery System). Podle automobilky může používání setrvačníku KERS v osobních automobilech snížit spotřebu paliva až o 25 %.KERS

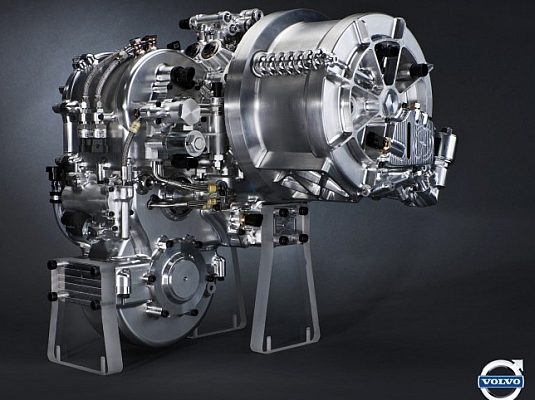

Setrvačník KERS
foto: Volvo

Setrvačníky se běžně používají v monopostech Formule 1, kde mohou jednou za čas (obvykle každé kolo) zvýšit na pár sekund výkon motoru o 60 kW.

Setrvačník KERS bude podle švédských představ umístěn v osobních vozidlech na zadní nápravě. Při zpomalování a brždění se roztočí až na 60 000 otáček za minutu. Energie uložená v setrvačníku se pak pomocí speciálního mechanického převodníku využije pro akceleraci nebo pro pohon automobilu po dosažení konstantní rychlosti. Energie uložena v setrvačníku je tak velká, že při akceleraci lze vypnout hlavní motor.

KERS
Průřez setrvačníkem KERS
foto: Volvo

Experimentální setrvačník od Volva je vyroben z uhlíkových vláken a uložen v hliníkovém těle. Průměr setrvačníku je 20 centimetrů a má hmotnost 6 kilogramů. „Uhlíkový buben“ se roztáčí ve vakuu, pro minimalizaci tření.

Švédové testovali setrvačník KERS na osobních automobilech Volvo S60 s čtyřválcovým turbodieslovým motorem. Podle jejich měření mělo Volvo S60 o 25 % menší spotřebu (v reálu to bude ale spíše jen teoretická úspora). Automobil navíc ve zrychlení vykazoval stejný výkon jako silnější verze vybavená šestiválcovým turbodieselem.

KERS
Schéma zpojení setrvačníku KERS do pohonné soustavy
foto: Volvo

Klasické Volvo S60 s čtyřválcovým turbodieslem zrychlí na 100 km/h za 10,9 sekundy. Při použití setrvačníku KERS (pokud je „nabit“), lze krátkodobě zvýšit výkon pohonné soustavy až o 60 kW (80 koní) a dosáhnout rychlosti 100 km/h za 5,5 sekundy.

„V setrvačníku akumulovaná energie pomáhá na krátkou dobu pohánět automobil. To má zásadní vliv na spotřebu paliva,“ vysvětluje Derek Crabb, viceprezident Powertrain Engineering at Volvo Car Group. "Naše výpočty ukazují, že bude možné vypínat spalovací motor až polovinu jízdního času podle oficiálního Nového evropské jízdního cyklu NEDS (simulace typického používání automobilu v Evropě – pozn. redakce).

Setrvačník KERS bude nejúčinnější v situacích s častým zrychlováním a bržděním – tedy při jízdě ve městě. Pokud výrobce s úsporou paliva mluví pravdu, tak se setrvačníkem každých sto kilometrů ušetříme několik desítek korun.
