Youtube kanál Engineering Explained přináší pětidílnou sérii zaměřenou na elektromobily, kterou vyrábí ve spolupráci se šampionátem Formula E.
foto: Formula E

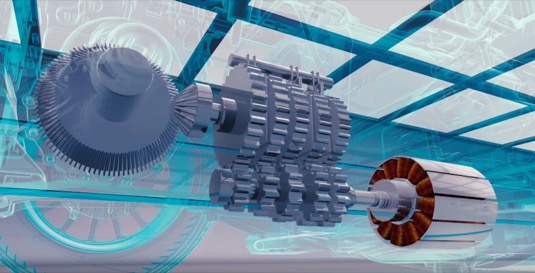

V prvním dílu zodpovídá zdánlivě jednoduchou otázku: proč mají elektromobily pouze jeden převod? Kterou ale rychle přeformuluje na výstižnější „proč vlastně spalovací motory potřebují převodovku?“
Spalovací motory musí být pro přenos síly na kola doplněny převodovkami s mnoha převody, dnes klidně až devíti. Elektromobily si vystačí s jednoduchým převodem.
Proč? Elektromotory se narozdíl od spalovacích motorů točí v mnohem vyšších otáčkách – a jsou efektivní v mnohem větší šíři těchto otáček. A co především: dokáží vyprodukovat dostatečný točivý moment už v nízkých otáčkách.
Video (anglicky) názorně ukazuje, že převodovka je vlastně berlička spalovacích motorů umožňující snižováním převodového poměru dosahování vyšších rychlostí.
Jako jeden z duvodu proc u bezneho Ev treba davat prevodovku s
Jako jeden z duvodu proc u bezneho Ev treba davat prevodovku s vice stupni je moznost tahani vleku. MA TADY NEKDO INFORMACI O ELEKTROMOBILU CO MUZE MIT TAZNE ZARIZENI ALESPON NA TUNU? Krome Tesly X . Ta ma sice taky jen jeden prevod, ale na dvouch napravach a rozhodne nema bezny vykon rekneme kolem 80 az 100 kW.
Zatím nic. Viděl jsem, že v USA někteří lidé
Zatím nic. Viděl jsem, že v USA někteří lidé přidělali tažné na Leafy apod a dokonce na tom i něco tahali, ale košer to není.
Verim
Mluvil jsem s clovekem co si dal tazne na Renaulta
Verim
Mluvil jsem s clovekem co si dal tazne na Renaulta fluence ev. zde v cechach (protoze na to pasuje z klasickeho) a lehke vleky ,nebo kola za tim vozil bez problemu. Kdyz jede prazdny tak 300 kg vlek nemuze asi byt problem. Jinak plati co jsem napsal vyse. Dojezd bych neresil protoze vetsinou s vlekem jezdim do stavebnin,nebo jinam par kilaku.
Já bych v tažení přívěsu neviděl až takový problém z
Já bych v tažení přívěsu neviděl až takový problém z hlediska hnacího ústrojí běžného elektromobilu. Běžně máte v EV stálý převod 8-10:1 a moment na motoru >250Nm, takže pro rozjezd zhruba odpovídá pěknému dieselu na dvojku a pak už hraje roli jen výkon která bývá >80kW. Problém je ve snížení už tak malého dojezdu u tzv. malobaterkáčů což je dnes v podstatě vše krom Tesly a Boltu. Mimochodem ta nová elektrická SUV Audi e-tron co má konkurovat Modelu X tažné dostane taky, už se to testuje.
Prave, spravne pisete na dvojku
Kdyz ma za sebou tunu pisku a
Prave, spravne pisete na dvojku
Kdyz ma za sebou tunu pisku a potrebuji se rozjet do nejakeho najezdu tak palim spojku i na jednicku u toho slusnyho dizlu natoz na dvojku. Zde to bez prevovky asi nepujde. Jizda to je jina v 50 za hodinu to s tim vlekem bude uz slusne mavat jakekoliv EV.
Vedle Mievu mam kia niro bybrid a ta si uni u EV modu normalne radit na 6 st.dsg a to ne parada umi to jet i 140 jen na elektrinu kdyz jsou prihodne podminky. A kdyz si to pri rozjezdu s vlekem do kopce zaradi 1 tam se bez problemu rozjedu jen na elektrinu v mistech kde jsem mel problem diselem 104 kW . A PRITOM TO NIRO MA JEN 32KW EL. MOTOR.
Omlovam se za cestinu pisu z mobilu.
Sice jsem s přívěsem nikdy nejel, nicméně čísílka mi
Sice jsem s přívěsem nikdy nejel, nicméně čísílka mi vycházejí tak, že běžný elektromobil se stálým převodem by měl tunový přívěs zvládnout zcela rovnocenně jako např. běžný TSI motor u škodovky a přitom zcela bez jakéhokoliv mučení hnacího ústrojí.
Když se konkrétně podívám na Fábii tak ta s TSI 70kW/160Nm má v technických údajích brzděný přívěs 1000kg. Pokud vezmu jedničku jako 15:1 (nemám teď po ruce přesnou hodnotu) tak na kola dostanu pro rozjezd max 2400Nm (a zároveň tímto momentem pálím spojku). Kdežto nový e-Golf se stálým převodem 9,73:1 a 300Nm mi na kola pro rozjezd dá 2919Nm a přitom jen ohřívám měnič a vinutí motoru.
Chci tím říci, že žádná hitparáda to s těžkým vlekem nebude, ale na druhou stranu v tom opravdu nevidím problém.
Jo matematicky to vychazi celkem dobre sice fabie ma mensi
Jo matematicky to vychazi celkem dobre sice fabie ma mensi kola a vazi o pul tuny mene nez e golf ,ale proc tedy to tazne vyrobce nenabizi zrovna u egolfa by nebyl problem s vyvojem tazneho kastle je preci stejna jako u spalovaku. Asi bude problem v pretizeni motoru nebo menice to auto musi umet jet s maximalni zatezi do max. Stoupani jiste po nejakou dobu.
Verim ze to casem vyrobce umozni a vyvine ale rozhodne u ev bude priplatek za tazne vice nez jen za ten kus zeleza.
Vite ze i drtiva vetsina full hybridu neumoznuje tahat vleky? Nad tunu s jednou pohanenou naprava snad jen Kia niro .
Zajimalo by mne, jestli ma Tesla Model S v dual verzi oba
Zajimalo by mne, jestli ma Tesla Model S v dual verzi oba motory se stejnym stalym prevodem. Teoreticky by ten zadni mohl byt optimalizovan pro nizsi otazky (treba maximum tociveho momentu do 100 km/h) a ten predni pro vyssi otacky?
Je tam ruzny prevod nejen teoreticky, ale i prakticky.
Je tam ruzny prevod nejen teoreticky, ale i prakticky.
Nevite prosim podrobnejsi overeny udaje? Zajimalo by me to.
Nevite prosim podrobnejsi overeny udaje? Zajimalo by me to. Dekuju
Jestli je to overene nevim, ale podle mototrendu:
9.34:1 a
Jestli je to overene nevim, ale podle mototrendu:
9.34:1 a 9.73:1
Já kdysi našel informace že převod měl být stejný cca
Já kdysi našel informace že převod měl být stejný cca 9,7:1, ale možné je i to co píše mototrend.
Dekuji
Dekuji
Osobně dám přednost jednoduchosti konstrukce a výrazně
Osobně dám přednost jednoduchosti konstrukce a výrazně vyšší spolehlivosti, před větším krouťákem a ušetřenou spotřebou. Ta by mě ale zajímala v číslech, protože ztráty na převodovce také nebudou nejmenší.. tipuju kolem 10% 🙂
No nevim uplne kde by vznikaly ty dodatecne ztraty u treba
No nevim uplne kde by vznikaly ty dodatecne ztraty u treba dvou prevodu oproti jednomu stalemu?
Na video jsem nekoukal, ale v článku je to napsané chybně.
Na video jsem nekoukal, ale v článku je to napsané chybně.
Protože hlavním důvodem proč elektromobily nepotřebují převodovku NENÍ to že elektromotory točí mnohem více otáček než spalováky, ale že mají pracovní rozsah otáček od nuly do maxima. Přitom vůbec nezáleží jak vysoké jsoou ty maximální otáčky, elektrommtor se obejde bez vícestupňové převodovky stejně dobře bude-li pracovat v rozsahu 0-15000 otáček nebo taky třeba jen 0-1000 otáček. Rozhodující je ta nula
A jaký je důvod proč elektromobily převodovku potřebují ? Efektivita případně lepší využití výkonu. Elektromotory mají v rámci svého rozsahu otáček více efektivní a samozřejmě také méně efektivní oblasti. Takže vícekvalt pomůže lépe držet elmotor v lepším pracovním režimu. To je celá věda
+1
+1
Právě že ta 0 není tak úplně přesně.
Každý krouťák
Právě že ta 0 není tak úplně přesně.
Každý krouťák má nějaký náběh, i ten v elektromotoru.
V tom videu to taky ukazují že s lepším převodem mají lepší nástup.
Proč asi chtějí dostat motor rychle do otáček…
Asi stejný problém proč leckterý elektrokolista amatér usmaží motor když udržuje stejný výkon motoru i když už jede do kopce a zpomalí pod 10-15kmh.
Není mi moc jasné co tím náběhem vlastně myslíš.
Není mi moc jasné co tím náběhem vlastně myslíš. Stejně ale zatím všechny grafy krouťáku elektromobilů co jsem viděl měly konstantní průběh od nuly do cca třetiny otáček. Tedy bez jakéhokoliv náběhu na startu
To ale není až tak důležité, rozhodující je že i v úplné nule otáček tam nějaký docela významný krouťák je takže se auto z nuly i spolehlivě rozjede. A tím pádem jde vždy zvolit takový převod na kola, který vydrží až do maxima rychlosti auta i motoru
Myslím tu křivku z videa v tomto článku.
Asi jsem domotal
Myslím tu křivku z videa v tomto článku.
Asi jsem domotal termity, to se omlouvám – mělo to být „nástup výkonu v závislosti na otáčkách“ (jestli se dívám na tu křivku správně).
Souhlasím že to má významný krouťák/výkon od nuly a že to pro většinu aplikací stačí.
Ale kdyby to bylo optimální tak nebudou převodovku používat vůbec, ne?
No tak jiste ze s prevodovkou je „nastup“ lepsi…. ono totiz
No tak jiste ze s prevodovkou je „nastup“ lepsi…. ono totiz auto pohani dopradu vykon a ne kroutak, a zatimco kroutak je „zjenodusene“ konstatni, tak vykon je pak „opet zjednodusene“ primo umerny otackam motoru, tzn kdyz mu „podradite“ tak ma mnohem vice sily pro akceleraci.
Ano, tak jsem to myslel – síla pro akceleraci.
A převodovka
Ano, tak jsem to myslel – síla pro akceleraci.
A převodovka dodá tu sílu ve správný okamžik.
Co by se asi stalo kdyby za tu formuli zapřáhli něco tak těžkého aby to ještě utáhla, neprokluzovaly kola, ale snížilo by to rychlost na „krokem“ a drželi sešlápnutý plyn ?
,,Náběh“ u elektrokola je dán většinou tím, že se
,,Náběh“ u elektrokola je dán většinou tím, že se akcelerace nastavuje třeba jen na 92% pro plynulejší chod, rozjezdy atd..
Navíc sou na motoru halové sondy co to hlídají. TJ čím menší jsou otáčky slabučkého motoru elektrokola do kopce(ikdyž dáte dopomoc na plno), tím méně dává jednotka do něj proudu.
Zapečou si to spíš tím, že to ten motor sám neutahne a vítr ho při pomalé jízdě nechladí.
Samozdřejmě že to má krouťák už od 0 🙂
Aha, měl jsem napsat amatérsky sestavené kolo. Omlouvám
Aha, měl jsem napsat amatérsky sestavené kolo. Omlouvám se.
Tzn. bez senzoru příšlapu, detekce rychlosti atd. Pouze plynovou páčku a tempomat, případně řízení příkonu.
Kde kdo si s takovým kolem řekne že do toho pustí málo, resp nastaví si rychlost na tempomatu a pak se při jízdě do kopce a snížení celkové rychlosti stane co se stát má.
Nejdřív se z toho stane přímotop, potom topinka 🙂
Přesně tak 🙂
Já bych těm lenochům stříhal kábl od
Přesně tak 🙂
Já bych těm lenochům stříhal kábl od motoru 😛
Elektromobil nemusí potřebovat převodovku, ale zároveň
Elektromobil nemusí potřebovat převodovku, ale zároveň lze definovat případy, kdy je převodovka vhodná i pro elektrická vozidla – neb převodovka je bulvárně řečeno násobič momentu
navíc pro zajímavost:
publokováno na hybridu (registrova/přihlašovat se fakt nebudu, kdo chce dohledá):
vicerychlostni-prevodovky-pro-elektromobily-uz-brzy
prevodovka-prodlouzi-dojezd-elektromobilu
Asi by nebylo od věci začít problematice rozumět, než bezhlavně přetiskovat trendy články a videa z internetu, zrovna převodovka ano/ne je takové téma jako PMSM vs asynchronní motor – jednoznačná odpověď neexistuje, je nutné řešit široké spektrum okrajovým podmínek
Stejne tak muzeme rict, ze spalovak nemusi potrebovat
Stejne tak muzeme rict, ze spalovak nemusi potrebovat prevodovku, ale zaroven lze definovat pripady… Jen u elektriky jsou ty kompromisy o neco mensi a ta prevodovka se casteji nevyplati.
Abych byl konkretni, kdyz vezmu motorku (v-strom, zadny supersport), tak na jednicku dokaze jet cca 0-90 (pak vypne omezovac). Rozjet by se dalo i na dvojku a takova ninja zvlada cca dvojnasobne max otacky, takze pro zakonem povolene rychlosti by to slo. Nebo takove plochodrazni motorky, ty opravdu preodovku nemaji (jen pevny prevod).
Samozrejme efektivita bude naprd, proto to nikdo nedela.
No a zkusil jste si jet s Ninjou v pásmu 1 500 – 4 000
No a zkusil jste si jet s Ninjou v pásmu 1 500 – 4 000 otáček? To je poněkud sebemrskačství (ten motor je projektován na 10 000 +), asi tak jako točit elektromotor, co odbuzuje při 6000 otáčkách na 15 000, on to asi dá, ale účinnosti naprd … v tu chvíli má u obou smysl převodovka…
pokud navrhnete pohon na max 8000 ot elektromotor s odbuzením od 6500, pak převodovka nemá smysl( samozřejmě reduktor bude)…stejně jako letecký motor, lodní motor, plochodrážní motorka….
pořád je to, co jsem psal okrajové podmínky a smysl použití..
Na Ninje nevim (nemam, nejsem sebevrah), ale na stromku se
Na Ninje nevim (nemam, nejsem sebevrah), ale na stromku se tech 0-90 vzasade da. V nizkych otackach jsem po Albanii nazedil hodiny, u te devadesatky to uz docela rve a nechci motor rasovat, tak jsem to nezkousel moc dlouho. Omezovac vypina nekde u 10 tisic.
Pokud to tak vyznelo, ja nezpochybnuju vyznam prevodovky.
Na zalehávačkách to obecně nejde, jsou projektované na
Na zalehávačkách to obecně nejde, jsou projektované na vysoké otáčky v úzkém spektru (jako většina motoristického náčiní) – motor tam nemá účinnost…
takhle se dostaneme na třírychlostní volhu carevnu, co fungovala:
1 – kálam pařezy
2 – ořu
3 – jezdím
u řady historických vozidle se taky jednotka nepoužívám – resp používá, jen na jízdu krokem – což dřív bylo na řadě silnici běžné, tak aby se vozidlo netrápilo přes spojku
Ono není třeba chodit do minulosti, Dacia Duster má
Ono není třeba chodit do minulosti, Dacia Duster má jedničku v podstatě jako redukci.
Ono to s tou účinností v režimu odbuzování u moderních
Ono to s tou účinností v režimu odbuzování u moderních IPM-PMSM využívajících i reluktančního momentu není vůbec špatné, takže se celkem běžně chodí na trojnásobek nominálních otáček. viz příklady z praxe:
vozidlo: nom otáčky, omezovač
eGolf: 3000rpm, 12 000rpm
BMW i3: 4800rpm, 11 400rpm
Kia Soul: 2800rpm, 10 000rpm
Tesla P85D: F: 11 000rpm, 18 000rpm, R: 5600rpm, 16000rpm* (od 16 000rpm už se zřejmě volně protáčí)
Mozna by ses mel prvi podivat na to odkazovane video v clanku.
Mozna by ses mel prvi podivat na to odkazovane video v clanku. Mozna bys pak Pochopil ze presne o tom to video mluvi, asice kdy a proc je vhodna prevodovka do EV
off
JPMorgan thinks the electric vehicle revolution will
off
JPMorgan thinks the electric vehicle revolution will create a lot of losers
https://www.cnbc.com/2017/08/22/jpmorgan-thinks-the-electric-vehicle-revolution-will-create-a-lot-of-losers.html
New Leaf nove foto
New Leaf nove foto !!http://newsroom.nissan-europe.com/cz/cs-cz/media/pressreleases/426200805/nechte-se-okouzlit?utm_campaign=NewsAlert_151088&utm_medium=Email&utm_source=newsroom.nissan-europe.com
Vtipne na tom je, ze vozy formule E, ktera na serii
Vtipne na tom je, ze vozy formule E, ktera na serii spolupracuje, prevodovky maji. Netroufnu si odhadnout, kdy je vyuziti vicestupnove prevodovky vyhodne, urcite to prodrazuje vyvoj a vyrobu elektromobilu, na druhou stranu umozni efektivnejsi provoz.
Vysvětlují to v tom videu. Formule-E má převodovku,
Vysvětlují to v tom videu. Formule-E má převodovku, protože má převodový poměr nastavený na větší maximálku než je bežné u osobáku. Při nízkých otáčkách v pomalém průjezdu zatáčkou je lepší to zpřevodovat, protože tu formuli chceš držet neustále v optimálních otáčkách s maximem točivýho momentu. Tam se přeci jen počítá s každou milisekundou o které jsi rychleji venku ze zatáčky.
diky za vysvetleni, ne kazdy umi anglicky 🙂
diky za vysvetleni, ne kazdy umi anglicky 🙂
Video jsem nevidel, ale mam ho ve strednedobem planu 😉 Toto
Video jsem nevidel, ale mam ho ve strednedobem planu 😉 Toto je problematika, o ktere se hodne napsalo uz drive, obecne ma elektromotor proti spalovaku uzasnou ucinnost a krasny kroutak v libovolnych otackach, presto nejsou tyto hodnoty konstantni a proto se uvazuje o prevodovkach, byt spise jen malostupnovych (2-4 ?) i do beznych silnicnich modelu, v tomto pripade ne tolik kvuli milisekundam, ale spise kvuli usetrenym miliwattum. Jinak Formule E je krome honeni milisekund take hodne o ucinnosti motoru, precejen energie v bateriich neni nazbyt.
Osobne se domnivam, ze v relativne levnych elektromobilech, zejmena tech mestskych nema vicestupnova prevodovka smysl, za uvahu muze stat u sportovneji ladenych aut a u aut urcenych na dlouhe cesty, ale jak jsem psal drive, nevim, kdy a za jakych konkretnich podminek by se to vyplatilo (ekonomicky asi nikdy).
Další věc je, že ta převodovka může být v závodním
Další věc je, že ta převodovka může být v závodním voze velmi lehká, ale s malou životností. Klidně jí můžete měnit třeba každých 1000 Km. Takové řešení by se u komerčního vozu nedalo použít.
To je nesporny fakt. Ja jsem svuj prispevek ani nemyslel tak,
To je nesporny fakt. Ja jsem svuj prispevek ani nemyslel tak, ze by nekdo vzal prevodovku z formule E a tu pouzil v silnicnim voze, to by byla spise frajerina nez racionalne obhajitelna vec.
Nevím jestli to diskusi pomůže ale vyměnil jsem si pár
Nevím jestli to diskusi pomůže ale vyměnil jsem si pár řádků s výrobcem industriálních elektromotorů který si jako bokovku střihnul Solarex (určitě znáte).
A použil tam převodovku z trabanta tuším, důvod pro to se asi najde…
Nebo jiná diskuse s výrobcem elektrokol – pro výrobu motorky doporučuje „dvoustupňový“ elektromotor (defakto dva v jednom), právě protože motorka co má dobrý rozjezd už tolik netáhne ke stovce a taková co by táhla by se zase horko těžko rozjížděla. Tak tam místo převodovky dal motory dva.
Prý to i ve vyšších rychlostech jde postavít na zadní…
Myslím, že převodovku chystají výrobci aut co zatím
Myslím, že převodovku chystají výrobci aut co zatím žádný elektromobil nevyrábějí.
třeba chystají tito výrobci pro EV i lambda sondu,
třeba chystají tito výrobci pro EV i lambda sondu, katalyzátor, váhu vzduchu, výfukový systém a vstřikování elektronů :-))
Ano, vzhledem k tomu, že čím víc tam toho je, tím víc se
Ano, vzhledem k tomu, že čím víc tam toho je, tím víc se toho vysype, … do jejich peněženek. Jen je třeba správně načasovat životnost, což kupodivu lze celkem snadno.
Dnes se běžně plánuje na 150000km. Tohle mám první ruky.
Také děkuji. Ač Angličtinu potřebuji prakticky každý
Také děkuji. Ač Angličtinu potřebuji prakticky každý den, tak umím jenom číst. Mluvené řeči skoro nerozumím. 🙂 Jinak je to přesně tak, jak píšete. Chrakteristika elektromotoru v závislosti na otáčkách je proti spalovacímu motoru mnohem plošší (jsou tam menší rozdíly v kroutícím momentu), ale úplně rovná není. Ten graf tam je hodně zjednodušený. Výsledkem je to, co píšete. Pro závodní vozy, ktreré jedou na hraně svých limitů, je výhodnější vícestupňová převodovka. pro běžný provoz ale postačuje optimalizovaná jedno nebo dvoustupňová. Mám dojem, že maximum jsou běžně tři stupně.
No hlavne plocha krivka tociveho momentu opravdu neimplikuje
No hlavne plocha krivka tociveho momentu opravdu neimplikuje nepotrebnost prevodovky. I kdyz mate staly kroutak, tak kdyz mate prevodovku co vam podradi na „polovicni“ prevod, tak na kola dostanete dvojnasobny kroutak….
Precijen auto dopradu pohani vykon, ne kroutak, a elektromotor NEMA stabilni krviku vykonu…
Elektromotor může mít stabilní křivku výkonu. Závisí
Elektromotor může mít stabilní křivku výkonu. Závisí to právě na průběhu kroutícího momentu. Spalovací motor takovou křivku mít prostě z principu nemůže. http://fyzweb.cz/materialy/sily/moment/podr.php
Dekuji za odkaz, ale tam se pise presne to co rikam ja….
Tj
Dekuji za odkaz, ale tam se pise presne to co rikam ja….
Tj „idealni“ elektromotor ma stabilni kroutak, a tedy vykon primo umerny otackam (v praxi je to trochu pokrivene samozrejme). A tim ze dopradu auto zene vykon a ne kroutak, tak u elektromotoru dava prevodovka smysl (I kdyz neni pro bezne pouziti nutna)
Myslím si, že do 130 km/h bude rozdíl nějak zásadní, ale
Myslím si, že do 130 km/h bude rozdíl nějak zásadní, ale zpřevodovaná Tesla model S by mohla mít ve 200 km/h spotřebu o něco menší než 52 kWh/100 km 🙂
Nie som si istý, či by pomohla prevodovka. Tiež zoberie
Nie som si istý, či by pomohla prevodovka. Tiež zoberie nejaký výkon. Skôr by stálo za úvahu skombinovať indukčný motor na zadnej náprave a BL motor (ktorý má údajne TM3) na prednú nápravu. Indukčný motor (aj keď má medený rotor, ako v S-ke) má nižšiu účinnosť ako BL, ale vie dodať väčší výkon. Takže pri zrýchlení by väčšinou pracoval zadný motor a pri ustálenej rýchlosti by to zvládol aj iba predný z vyššou účinnosťou a samozrejme nižšou spotrebou.
Neuveritelne, dalsi takovy. Coz takhle se podivat na to video
Neuveritelne, dalsi takovy. Coz takhle se podivat na to video o kterem clanek mluvi? Je vtipne videt pod clankem ktery odkazuje na video o tom ze je 1+1=2 , prispevky hloubajici nad tim jestli 1+1 = -1, 1 nebo 3. Si rikam jak se takovi lidi vzdelavaji? Chteji se vzdelavat? Nebo je bavi prave ty dohady o jejich neznalostech?
Ve formuli E to není tak jednoznačné. Viděl jsem takovou
Ve formuli E to není tak jednoznačné. Viděl jsem takovou tabulku, jak to řeší jednotlivé týmy pro letošní ročník, bohužel už si nevzpomenu kde. Ale zapamatoval jsem si z toho, že se používá 5ti stupňová převodovka, 3 stupňová, ale také jednostupňová se dvěma elmotory s různým zpřevodováním, obdoba dual motoru u Tesly.
