Průtokové baterie před prahem singularity: část 1

Václav Diopan - 09 Duben 2019

Nedostatky v dovednosti udržet stabilitu rozvodné sítě během velkých výkyvů ve spotřebě a výrobě elektrické energie představují slabou stránku strategie, která ve snaze vyhovět tlaku na ekologické změny nutí k zvýšení podílu proměnlivých zdrojů energie.průtoková redox-flow baterie

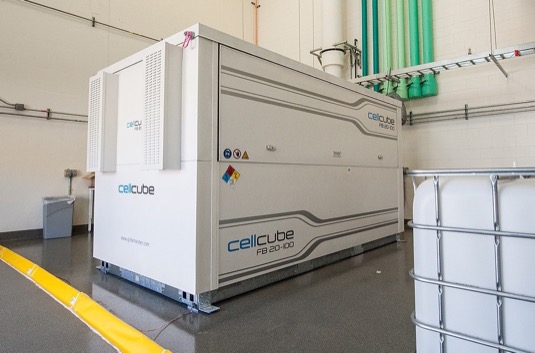

Průtoková baterie CellCube založená na využití vanadu byla ve vývoji 15 let
foto: CellCube Energy Storage Systems

Aby se udržela potřebná rovnováha, bude nutné posílit stávající regulační mechanismy o zařízení, co v době přebytku umí energii střádat do zásoby a v době nouze uvolňovat. V úvahu připadá celá řada řešení založených na různém principu.

Díky flexibilitě, šetrnosti k životnímu prostředí a bezpečnosti poutá na sebe velkou pozornost technologie redoxních průtokových baterií (RFB - redox flow battery).

Za celou historii jejich výzkumu bylo postaveno mnoho demonstračních jednotek s různým rozsahem výkonu a kapacity. Získané zkušenosti potvrdily spolehlivost a správnost užití průtokových baterií pro velkoformátové skladování elektrické energie.

Nicméně RFB zůstaly do dnešních dnů nedoceněny. Namísto toho vlivem dostupnosti a dominantního postavení lithium-iontových článků na trhu začaly být nabízeny též k zálohování dodávky energie do elektrické sítě.

Například největším lithiovým akumulátorem se pyšní Austrálie (129 MWh, výrobce Tesla). O australské prvenství se strhne v příštích letech asi přetahovaná, protože se chystají ještě větší instalace.

Na dalších řádcích bude zodpovězeno: Co to jsou redoxní průtokové baterie? Jaká je jejich historie? Jaké jsou jejich vlastnosti? Kam se ubírá jejich vývoj? A zvláštní pozornost bude věnována dosavadnímu neúspěchu a jeho důvodům.

Co jsou redoxní průtokové baterie?

Pod pojmem redoxní průtoková baterie (redox flow battery - RFB) se rozumí elektrochemické zařízení pro ukládání elektrické energie pomocí vzájemně odděleného anodového a katodového elektrolytu skladovaného v rezervoárech, který je při potřebě vytvořit elektrický proud vháněn do příslušných segmentů elektrochemické cely separovaných od sebe membránou zabraňující promíchání roztoků, ale umožňující výměnu určitých iontů mezi anodovým a katodovým prostorem.

Obecné schéma redoxní průtokové baterie.
foto: archiv autora

Během provozu anoda odebírá elektrony uvolněné při oxidaci a katoda pak v uzavřeném obvodu tyto přenesené elektrony daruje redukčnímu ději. Přičemž samotné elektrody zůstávají netknuté.

Chemické změny probíhají pouze u aktivních látek přítomných v kapalném roztoku. Vyčerpaný elektrolyt po opuštění cely putuje zpět do zásobníku a čeká, než bude regenerován v opačném procesu.

Popsanou kategorii průtokového systému, kde všechny aktivní látky jsou v kapalném stavu, lze označit za konvenční RFB. Rozeznáváme však ještě další základní typ - hybridní RFB. Nárok na zařazení do této skupiny získávají články splňují-li podmínku, že alespoň jeden z reaktantů má pevné skupenství.

Typickým příkladem je článek zinek-brom. Pevnou část tvoří zinková anoda, která je během vybíjení rozpouštěna v elektrolytu. Elektroda se tedy zde účastní přímo reakce a aktivní hmota je součástí elektrochemické cely.

Druhy designu jasně ukazují, že hranice mezi RFB a akumulátorem, kde aktivní látku zastupuje většinou pevná anoda a katoda, je neostrá. Ještě více společných znaků RFB sdílí s palivovými články. Jediný podstatný rozdíl spočívá v tom, že palivový článek není konstruován k dobíjení.

RFB se hodí k velkoobjemovému ukládání energie

Je to dáno flexibilitou návrhu zařízení, kdy lze libovolně a nezávisle na sobě přizpůsobovat kapacitu a výkon zdroje, protože o kapacitě rozhoduje objem nádrží pro elektrolyt a o výkonu proporce elektrochemické cely.

Hybridní průtoková baterie ZBM2 typu Zn-Br vyráběná společností RedFlow. Přiléhavý název RedFlow pochází od hnědočerveného zbarvění elektrolytu způsobeného přítomnosti bromu.

Hybridní průtoková baterie ZBM2 typu Zn-Br vyráběná společností RedFlow. Přiléhavý název RedFlow pochází od hnědočerveného zbarvění elektrolytu způsobeného přítomnosti bromu.
foto: RedFlow

Výrobci vyspělých článků často vyzdvihují dlouhověkost. Po simulaci dvaceti let provozu nezpozorovali žádnou degradaci. Kdyby se vyjádřila životnost způsobem obvykle používaným pro popis akumulátorů, vycházela by tato čistě spekulativní hodnota klidně na 100 000 - 200 000 cyklů.

Z environmentálního hlediska je cenné, že po skončení činnosti se průtoková baterie snáze recykluje. V podstatě 100 % aktivního materiálu lze přepracovat a vpustit znovu do oběhu. Mimoto jako rozpouštědlo aktivních látek slouží obyčejná voda, která nehoří a není toxická.

Hlavní faktor odsuzující průtokové baterie ke stacionárním účelům spočívá v nízké energetické hustotě, jež začíná a až na výjimky o mnoho nepřevyšuje 20 Wh na litr elektrolytu. Mezi zde prezentovanými jediný článek zinek-brom nabízí výjimečnou energetickou hustotu do 100 Wh/litr elektrolytu.

Průtoková baterie dokáže vrátit 60-80% energie do ni vložené. V oblasti záchrany energetických přebytků se to považuje za excelentní výkon. Překonávají ho jenom lithiové akumulátory.

Kolik druhů RFB existuje?

Periodická tabulka prvků disponuje sice omezeným počtem elementů, ale z nich lze sestavit nepřeberný v lidském chápání prakticky nekonečný počet průtokových systémů.

Mnohé RFB jsou předmětem probíhajících výzkumů včetně těch vhodných pro pohon elektrovozů, o nich ale zase někdy jindy. Pro rutinní aplikace vyzrály zejména ty založené na dvojicích železo-chrom, zinek-brom, zinek-železo, polysulfid-brom, vanad-vanad a železo-železo.

Průtoková baterie měla být na Měsíci

Zrod moderní podoby průtokové baterie se odehrál v sedmdesátých letech minulého století, kdy , nejspíš volně inspirovaná myšlenkou teoretického návrhu průtokového zdroje patentovaného roku 1954, vyvinula zařízení obsahující ionty železa a chromu. Hledala tak zásobárnu energie pro měsíční základny schopnou zachytit přeměněné sluneční záření.

Navzdory smělým plánům základny na přirozeném satelitu Země nevznikly. Projekt baterie byl ukončen v roce 1984. Zejména protože zájem o něj ztratil předchůdce Ministerstva energetiky Spojených států amerických, jež ho spolufinancoval.

V době ropné krize byl pochopitelně výzkum podobného zaměření populární, ale jakmile nedostatek ropných produktů pominul, dostal se do kolonky nadbytečný.

S podporou vládních úřadů následovalo převedení rozvoje systému do rukou soukromého sektoru. Nicméně klesající zisk zainteresované ropné společnosti SOHIO (dnes BP) ji donutil k úsporným opatřením. K opuštění dalších prací přispěla rovněž ekonomická analýza průtokového systému založená na dohadech a odhadech.

Tím se dějová linka v přerušuje. Příběh však částečně paralelně pokračoval v Japonsku. Tam rozjeli projekt Moonlight. Probíhal za velmi těsné spolupráce vědců z USA a několik let jejich postup prakticky kopíroval.

Bohužel Japonci rozhodli zavést některé inovace například snížili operační teplotu, což vedlo k nižší výkonové hustotě než dosahoval původní americký projekt. Při porovnání byla proto japonská odnož právem označena za technicky nedostatečnou a rovněž zrušena.

Technologii železo-chrom oprášila v nedávné době až společnost EnerVault ze Silicon Valley. Úspěšně dokončila v Kalifornii v roce 2014 větší testovací model baterie. O rok později startup hledal nového majitele a od té doby se nechlubí žádnou progresí.

Na počátku byla ropná firma

Obecně redoxní prostředky v souvislosti s elektromobilitou a obnovitelnými zdroji vnímáme jako nástroj, jež nás může zbavit závislosti na fosilních palivech. Je docela ironií, že dveře do této komnaty odemkly právě ropné firmy, když hledaly na čem jiném by vydělaly v těžkých časech ropné krize.

Ano byla to právě americká olejářská společnost Exxon, která první představila dobíjecí lithiový článek, bez něhož se neobejde žádné elektroauto. Kdyby potíže s ropou přetrvaly, elektromobilita by dnes...

Průtoková baterie Energypod

Průtoková baterie Energypod
foto: Primus Power

Jakoby to nestačilo, do dějin se Exxon zapsal ještě zkonstruováním hybridního průtokového článku zinek-brom. Začátkem 80. let dokončil časný návrh. Následně ale vysoké pracovní nasazení, zřejmě s obnovením v důvěry v ropu, polevilo a technologie byla licencována.

Ve Spojených státech amerických odpovědnost za vývoj převzaly národní laboratoře Sandia a Ministerstvo energetiky za participace korporace známé svými akumulátory Varta. Snily přitom o bezolovnatých energetických skladištích.

Technologie pronikla rovněž do japonského programu Moonlight. V něm prověřovali kromě redoxních párů železo-chrom, zinek-brom ještě skupinu sodík-síra a zinek-chlor. Obě země dospěly k vlastním modulům. Jen v Japonsku to brali vážněji a v roce 1990 z navržených modulů poskládali baterii o kapacitě 4 MWh.

V současné době nejviditelněji prosazuje Zn-Br články australská společnost RedFlow. Jejich produktové srdce ZBM2 se pyšní titulem nejmenší průtoková baterie, jelikož pojme jen 10 kWh při hmotnosti 240 kg.

Referenční platforma velkokapacitní baterie od RedFlow. Obsahuje 45 jednotek ZBM2 (450 kWh) a šest dvanácti-kilowatových střídačů v šestimetrovém přepravním kontejneru.

Referenční platforma velkokapacitní baterie od RedFlow. Obsahuje 45 jednotek ZBM2 (450 kWh) a šest dvanácti-kilowatových střídačů v šestimetrovém přepravním kontejneru.
foto: RedFlow

V roce 2017 to se společností vypadalo špatně. Prohrávala marný boj s lithiovými akumulátory. RedFlow však nedávno obnovila výrobu po přesunu továrny do Thajska. Podařilo se ji získat nové zakázky a v posledním období snížit ztrátu.

Vedení ohlásilo že, bude ve velmi brzké době dosaženo maximální výrobní tempo 30 MWh za rok a ke konci roku 2019 náklady produkce nižší o 30%, což bude klíčové pro konkurenceschopnost a úspěch podnikatelského plánu.

V podnikání manažment spoléhá na domácí úložiště dotované australskou vládou. Po zkušenostech s lithiovým soupeřem přidal na seznam obchodního zájmu lukrativnější podnikové zálohy a speciálně chce prorazit u napájení telekomunikační infrastruktury v rozvojových zemích s častými výpadky elektrického proudu nebo izolovaných míst mimo elektrickou síť.

Roztok pracovní látky odděluje v ZBM2 od vnějšího světa dvojitá stěna. Opatření jistí před únikem toxického a zároveň těkavého halogenu. Jedovatost a agresivita je hlavní nevýhodou bromového katolytu. Na druhou stranu nebezpečí expozice při havárii není tak vysoké, jak by se mohlo zdát při prostém pohledu na toxikologické údaje.

Ani po náhodném a nepochybně mimořádném úniku nehrozí stejný scénář, co potkal vojáky Dohody na frontové linii u Ypres, protože brom je v elektrolytu z větší části komplexován a jeho tenze par dosahuje pouze nepatrného zlomku čisté látky.

Při nehodě třeba domovního úložiště, proto stačí po čichové detekcí otravných par okamžitě opustit zamořený prostor a zajistit dekontaminaci. V nejhorším případě si postižený odnese podrážděné oči a dýchací cesty.
