Profesor termodynamiky radí: parkujte elektroauta v garáži, zvýšíte dojezd

Prof. Dr. Ing. Boris Schilder, profesor termodynamiky a proudění na univerzitě ve Frankfurtu vysvětluje problémy termomanagementu elektrovozů. Nároky jsou vyšší, než u vozů se spalovacím motorem.

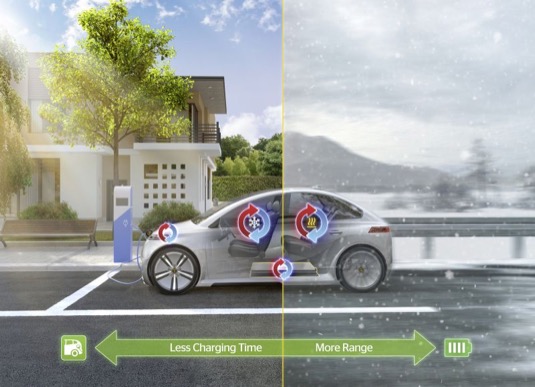

Tepelný management elektrických aut
foto: Continental

U všech částí pohonného ústrojí spalovacích motorů je velmi důležité, aby rychle dosáhly své provozní teploty a zároveň ji dokázaly dlouhodobě udržet. Vzhledem k rozmachu přeplňovaných motorů, se pod kapotu nastěhovaly komponenty jako je turbodmychadlo či chladič stlačeného vzduchu.

Může se tedy zdát, že elektrovozy svou jednoduchostí inženýrům ulehčí práci. Opak je ale pravdou. Podle německého profesora Borise Schildera je problematika termomanagementu elektrovozů ještě komplikovanější než u zaběhnutých spalovacích motorů.

Schilder vysvětluje rozdíly při porovnání se spalovacím motorem, aby zdůraznil proč je na termomanagement kladen větší důraz u elektrovozu. U spalovacího motoru jsou jeho komponenty udržovány na relativně vysoké provozní teplotě okolo 100 °C.

U elektrovozů je nutné dbát na to, že provozní teplotu většiny komponentů je nutné udržovat na výrazně nižší hodnotě. Jako příklad Schilder udává výkonovou elektroniku a nabíjecí systém, které pro správný provoz potřebují teplotu okolo 50 °C. Při takto nízkých úrovních je složitější předat teplo okolí. Nejcitlivější komponenty, jako je baterie, musí být tedy chlazeny i klimatizací.

„Kvůli rozdílným požadavkům na teplotu komponentů používají elektrické vozy několika chladicích okruhů při různých teplotách, mnohdy i s různými chladicími médii,“ zdůrazňuje Schilder další komplikace při návrhu elektrovozů.

Oproti spalovacím motorům je nutné přizpůsobit se specifikům termomanagementu nejen z hlediska chlazení. U spalovacího motoru je téměř neustále k dispozici odpadní teplo motoru, které je využíváno k vytápění kabiny. U elektrovozů je k dispozici také, ovšem ve výrazně menším měřítku.

Důvodem je skutečnost, že účinnost všech součástí elektrovozů je velmi vysoká. To však způsobuje další problém – některé komponenty vyžadují aktivní ohřev, což má negativní dopad na dojezd vozu. Aby byl tento dopad co nejnižší, jsou pro účinnější ohřev používána relativně drahá tepelná čerpadla.

Jedním z nejdůležitějších komponentů elektrovozů je baterie, u které je tepelný management nejdůležitější. Baterie se skládá z několika stovek článků. „Pro dosažení co nejdelší životnosti nesmí teplotní rozdíly uvnitř baterie překročit 10 °C,“ upřesňuje Schilder.

Tepelné okruhy elektromobilu Jaguar Land Rover

Tepelné okruhy elektromobilu Jaguar I-Pace
foto: Jaguar Land Rover

Kromě toho účinnost baterie silně závisí na její teplotě. Lze tedy konstatovat, že při nízkých teplotách v zimě je účinnost výrazně nižší než při mírných teplotách na jaře. Při vysokých letních teplotách zase trpí životnost baterie. Teplota baterie musí být řízena i při nabíjení. Při nízkých teplotách je ohřívána, při vysokých chlazena klimatizací.

Jako řidič můžete dojezd ovlivnit dokonce i tím kde parkujete. „Když řidič zajistí, že zaparkované vozidlo v zimě tolik nevychladne a v létě se příliš nezahřeje např. proto, že je zaparkováno ve garáži, může být nepatrně zvýšen dojezd. Při následující jízdě pak nemusí být řízena teplota baterie ani kabiny,“ uzavírá Schilder. Největší vliv na dojezd má však především styl jízdy a míra používání komfortních spotřebičů v kabině – topení a klimatizace.
