ESAM: Podvozek elektromobilů jako stavebnice

Skupina německých výrobců vyvíjí podvozkový blok s integrovaným kolem, převodovkou, elektromotorem i elektronikou pro elektrická vozidla. Stavebnicově řešený blok nese název ESAM.

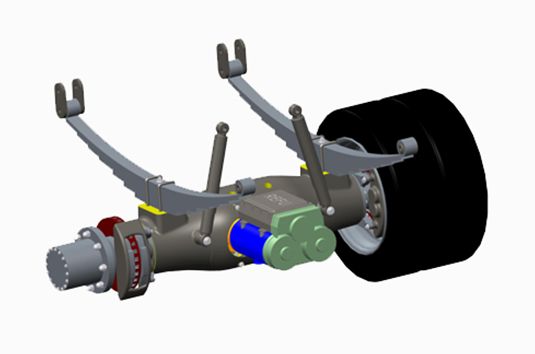

Blok ESAM lze použít pro konstrukci podvozku různě velkých typů vozidel.
foto: Fraunhofer Institute

Na úvod není bez zajímavosti si přepomenout, že podobné řešení vyvinula před několika lety i česká firma VOP CZ pro bojový robot TAROS V2. Češi vyvinuli speciální kolový blok s integrovaným elektrickým motorem, převodovkou a závěsným mechanismem pro bojového robota TAROS 6×6 V2. Každé kolo robota TAROS 6×6 V2 je výkonově a směrově řiditelné – součástí bloku je tak i elektromechanický šroubový aktuátor pro natáčení kol.

Nosná myšlenka ESAM i českého řešení je stejná. Zjednodušit výrobu, logistiku i nároky na servis elektrických vozidel. Výsledkem použití stavebnicových bloků je levnější, rychlejší i organizačně nenáročnější výroba elektrických vozidel i nižší nároky na údržbu díky menší součástkové základně.

ESAM je však určen pro výkonnější elektrická užitková vozidla. Zatímco běžné otáčky elektrických motorů jsou 10 000 až 15 000 ot/min, motor (resp. hřídel motoru) použitý v ESAM se stihne otočit 20 000 krát za minutu.

„Když jsme začali na projektu před třemi lety, byli jsme jediní, kteří dosáhli tak vysoké rychlosti,“ vzpomíná vedoucí projektu Dr. Hans Bräunlich z Fraunhofer Institute. „Náš náskok ve zkušenostech s vývojem akumulace (akumulace výkonu – pozn. redakce) nám dal technický náskok, který hodláme dále rozšiřovat.“

SolidEnergy

ESAM zjednodušuje výrobu, logisitku i následný servis. Výsledkem je nižší cena za výrobu i provoz elektrického vozidla.
foto: Fraunhofer Institute

ESAM je podle svých tvůrců vhodný pro malou i velkou sériovou výrobu. Podle Bräunlicha mohou být náklady na stavbu podvozku o 20 % nižší oproti klasickým technologickým řešením. Ke snížení ceny přispívají i progresivní výrobní technologie.

Navíc cenu stlačí i větší konkurence výrobců elektromobilů. Díky bloku ESAM může vyrábět nejrůznější elektromobily široká škála firem bez dalekosáhlých zkušeností z automobilového průmyslu. Modul lze navíc použít pro různě velká vozidla.

„Jelikož je modul škálovatelný, můžete jej použit od malých dodávek, přes větší komunální vozidla, autobusy až po nákladní automobily,“ vysvětluje Bräunlich. ESAM netvoří údajně ani přímou konkurenci kolům s integrovaným elektromotorem.

Podle Bräunlicha elektromotory umístěné do nábojů kol dosahují pouze 2000 otáček za minutu. Jsou tak vhodná pro motorky, malá elektrická vozítka nebo osobní elektromobily. Pro konstrukci větších vozidel není takové řešení vhodné.

Fraunhofer Institute
