Japonci vyzkoušeli nabíjení elektromobilů pomocí rádiových vln

Jan Grohmann - 16 Říjen 2014

Elektromobily stále trápí malý dojezd. Řešení nabízí bezdrátové dobíjení. Nejnadějnější technologií je bezdrátové dobíjení pomocí elektromagnetické indukce. Japonští vědci nyní dokázali, že elektromobily lze dobíjet i pomocí rádiových vln.Dobíjení elektromobilů pomocí rádiových vln

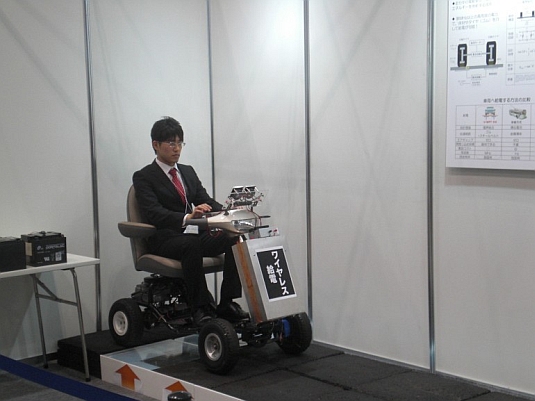

Malé elektrické vozítko získává elektrickou energii pomocí rádiových vln.
foto: Toyohashi University of Technology

Bezdrátově nabíjet elektrické přístroje lze pomocí tří základních způsobů - indukční nabíjení, rádio nabíjení a nabíjení s využitím rezonance. V současné době elektromobily testují především systém indukčního nabíjení.

Indukční nabíjení však generuje poměrně silné elektromagnetické pole, jehož vliv na zdraví nebyl ještě zcela prozkoumán. Nevýhodou je také použití poměrně komplikovaných cívek – jak ve vysílači, tak přijímači.

Rádiové nabíjení

Schéma zástavby rádiového nabíjení pro elektromobily do vozovky.
foto: Toyohashi University of Technology

Jiné řešení nabízejí japonští vědci Masahiro Hanazawa z výzkumných a vývojových laboratoří Toyoty (Toyota Central R&D Labs) a Takashi Ohira z Technologické univerzity Toyohashi (Toyohashi University of Technology). Jejich výzkum se soustřeďuje na bezdrátový přenos elektrické energie skrze kola elektromobilu pomocí rádiových vln.

Ostatně o prvních výsledcích výzkumu zmíněných vědců jsme referovali na našich stránkách před dvěma lety. Vědci úspěšně přenesli elektrickou energie skrze deseticentimetrový blok betonu a pneumatiky kola.

Hned na začátku utneme myšlenku, že elektrická auta budou fungovat na stejné „vlně“ jako běžná rádia a postačí jeden rádiový vysílač desítky kilometrů daleko. Tak to samozřejmě nefunguje.

Rádiové nabíjení

Rádiové nabíjení má několik výhod
foto: Toyohashi University of Technology

Rádiové nabíjení není rozhodně žádnou sci-fi technologii. S přenosy elektrické energie pomocí rádiových vln experimentoval před více než sto lety slavný vědec a vizionář Nikola Tesla. Již v roce 1893 dokázal bezdrátově rozsvítit lampu.

Rádiové nabíjení funguje na základě signálu rádiových vln, kdy se vysílač i přijímač nachází na stejné frekvenci. V našem případě rádiové vlny generuje dvojice vodičů (resp. podzemních kolejí) velké šířky zapuštěných ve vozovce. Přijímačem rádiových vln jsou ocelové prstence ukryté v levém a pravém předním kole.

Výhodou rádiového nabíjení je podle japonských vědců omezené elektromagnetické pole. Náklady na výstavu „podzemních rádiových kolejí“ pak mají být mnohem menší, než použití cívek pro indukční nabíjení. Koleje jsou navíc usazeny pod vozovkou a nevystupují ven.

Japonští vědci technologii rádiového dobíjení vyzkoušeli na malém elektrickém vozidle. Při frekvenci 52 MHz prokázali účinnost přenosu elektrické energie 75 %. Jedná se údajně o první demonstraci bezdrátového přenosu energie skrze kola automobilu.

Toyohashi University of Technology
